Labansoft

domingo, 8 de diciembre de 2013

Fuente alimentación 12v 4A

Fuente alimentación 12v 4A


El circuito sirve para alimentar diversas aplicaciones en las cuales el consumo no sea mayor a 4 A. El puente de diodos junto con el condensador C1 se encargan de rectificar la tensión de entrada. El diodo D1 se encarga de proporcionarle la tensión de referencia al transistor de regulación T1. Variando la tensión de base se produce variación de la tensión de salida. Si la corriente de salida o la tensión de entrada varían, este variará su polarización, de forma que T2 y T3 conduzcan más o menos estabilizando así la tensión de salida.

El sistema de protecciones formado por T4 y D6, protege a la carga contra tensiones superiores a 12 voltios, cortocircuitando la salida de la fuente.

Alimentación:

v max: 20v AC
I  max:

Componentes:



R1 1 kΩC1 4700 µF Puente rectificador 6A 1000V
R2 100 ΩC2 10 µFD1 1N4735A Zener 6,2V 1W
R3 470 ΩC3 10 nFD6 1N4742A Zener 12V 1W
R4 1 kΩC4 10 nFT1 BC549
R5 220 ΩC5 470 µFT2 TIP29
R6 1 kΩC6 47 nFT3 2N3055
R7 4.7 kΩT4 2N5060


transf 20v 4a
Simulacion en Proteus


martes, 26 de noviembre de 2013

Localizacion GPS con Pic 16F877A + LCD

Código de programa para configurar el LCD y declaración
de variables para lectura del GPS








Como se explico anteriormente se conecta el GPS mediante el CI 74HC14 al puerto serial o USB usando conversor usb_232, luego en el COMPIM del   PROTEUS  se  configura  el  puerto  virtual  y  fisico   con  iguales caractristicas que el GPS 4800 b/s etc. Se carga el programa :GPS_CIDT1:HEX en el PIC 16F877a y listo



 Ubicacion Recibida del GPS

Descargar

PROYECTO EN PROTEUS

Programa en Pic Basic .pbp

Alguna Duda a mi correo : mario_labanm@hotmail.com



temperatura



CONTROL DE TEMPERATURA CON PIC Y LM35

El siguiente programa esta diseñado para controlar la temperatura de un panel a travez de 2 ventiladores y un sensor  de temperatura el IC LM35.
El funcionamiento del circuito es el siguiente:
El corazon del circuito es el microcontroladro PIC16F819, decidi usar este porque tiene conversores
analogicos - digital, y el sensor de temperarura LM35 porque ya lo tenia a la mano, la idea es que cuando la temperatura aumenta se encienda un ventilador que ayude a bajar la temperatura y cuando la temperatura es baja este se apague. Adicionalmente a esto me pregunte y que pasa si el ventilador se averia y la temperatura sigue aumentando. Bueno decidi agregar otro ventilador mas, seteado a una temperatura mayor que el primer ventilador, pero al aumentar la temperatura mas alla del seteo del 1er ventiladorencienda una alarma y envie un aviso en el lcd. no soy bueno para dar explicaciones, mejor vean el funcionamiento en el video




DESCARGAS
Control de Temperatura.Zip  El programa esta en pbp y la simulacion en Proteus7.8
Data Sheet PIC16f819 descargado de datasheetcatalog.com
MANUAL PICBASIC EN ESPAÑOL manual descargado de frino.com.ar

Hay un inconveniente en el circuito debido a que el LM35 tiene incrementos de 10 mV por grado al leer el dato con el conversor AD del pic, este dato lo he multiplicado x 2 para tener una lectura aproximada , lo malo es que solo muestra en LCD valores pares.
Es mi primera publicacion si algun lector tiene una mejora comentela y la posteare.


'****************************************************************
'*  Name    : UNTITLED.BAS                                      *
'*  Author  : [select VIEW...EDITOR OPTIONS]                    *
'*  Notice  : Copyright (c) 2013 [select VIEW...EDITOR OPTIONS] *
'*          : All Rights Reserved                               *
'*  Date    : 26/11/2013                                        *
'*  Version : 1.0                                               *
'*  Notes   :                                                   *
'*          :                                                   *
'****************************************************************
osccon=%1100100 ;DEFINE EL OSCILADOR INTERNO A 4MHZ;
DEFINE LCD_DREG PORTB    ;DEFINE EL PUERTO B PARA CONTROL DE LCD;
DEFINE LCD_DBIT 0        ;SE USAN LOS PINES MENOS SIGNIFICATIVOS DEL PUERTOB
DEFINE LCD_RSREG PORTB   ;REGISTRO LCD
DEFINE LCD_RSBIT 5       ;REGISTRO DE LCD EN PORTB.5 (PIN RS )
DEFINE LCD_EREG PORTB    ;BIT HABILITAR LCD
DEFINE LCD_EBIT 4        ;PUERTOB.4 HABILITAR LCD
DEFINE ADC_BITS10        ;FIJA NUMEROS DE BITS DEL RESULTADO(5,8,10)
DEFINE ADC_CLOCK3        ;FIJA EL RELOJ
DEFINE ADC_SAMPLEUS50    ;VELOCIDAD DE MUESTREO;
G CON 223                ;CONSTANTE G
                         ;223 EN ASCII ES EL SIMBOLO DE GRADOS

TRISA = 001           ;PUERTO A.0 COMO ENTRADA, EL RESTO COMO SALIDA;
TRISB=000000          ;PUERTO B COMO SALIDAS;
ADCON1=001110         ;PUERTO A.0 ES CONVERSOR, EL RESTO DIGITALES;

X VAR BYTE               ;VARIABLE PARA LA INSTRUCCION FOR NEXT;
Y VAR BYTE               ;VARIABLE PARA LA INSTRUCCION FOR NEXT
Z VAR BYTE               ;VARIABLE PARA LA INSTRUCCION FOR NEXT
ABC VAR BYTE             ;VARIABLE PARA LA INSTRUCCION LOOKUP
DATOS VAR BYTE           ;VARIABLE PARA ALMACENAR LOS DATOS LEIDOS
VENTILADOR1 VAR PORTA.1  ;VARIABLE USADA COMO SALIDA VENTILADOR1
VENTILADOR2 VAR PORTB.6  ;VARIABLE USADA COMO SALIDA VENTILADOR1
LED VAR PORTA.2          ;VARIABLE USADA COMO SALIDA VENTILADOR2
PORTB.7=0                ;LIMPIAR PORTB.7 (ENVIAR UN "0" LOGICO)

LED=0                    ;LIMPIAR LED (ENVIAR UN "0" LOGICO)
VENTILADOR1=0            ;LIMPIAR VENTILADOR1 (ENVIAR UN "0" LOGICO)
VENTILADOR2=0            ;LIMPIAR VENTILADOR2 (ENVIAR UN "0" LOGICO)
PAUSE 200

ARRANQUE:               ;ETIQUETA PREVIA A INICIO DE PROGRAMA
  FOR Z=0 TO 2       ;REPETIR 2 VECES
  LCDOUT $FE,1       ;LIMPIAR LCD
  FOR Y=0 TO 9       ;REPETIR 9 VECES
  LOOKUP Y,[" INICIANDO"],ABC    ;TOMAR LETRA POR LETRA Y GUARDAR EN "ABC";
  LCDOUT,ABC
  PAUSE 50           ;ESPERAR 50 ms
  NEXT               ;SIGUIENTE REPETICION
  NEXT               ;SIGUIENTE REPETICION
GOTO INICIO              ;IR A INICIO

INICIO:                             ;ETIQUETA INICIO
  ADCIN 0,DATOS                     ;LEER CANAL "0" Y GUARDAR EN "DATOS"
  DATOS = DATOS*2                   ;MULTIPLICAR POR 2 EL VALOR "DATOS"
  IF DATOS > 40 THEN PELIGRO        ;SI DATOS >"40" IR A "PELIGRO"
  IF DATOS >= 15 THEN ENFRIANDO     ;SI DATOS >"15" IR A "ENFRIANDO
  LOW VENTILADOR1 : LOW VENTILADOR2 ;"0" LOGICO LOS VENTILADORES 1Y2
  LCDOUT $FE,1," TEMPERATURA:"      ;PALABRA "TEMPERATURA" EN EL LCD
  LCDOUT $FE,$C6, DEC DATOS,G,"C"   ; VALOR DECIMAL DE DATOS Y GRADOS
  PAUSE 200                         ;ESPERAR 200 ms
GOTO INICIO                             ;IR A "INICIO"

ENFRIANDO:             ;ETIQUETA ENFRIANDO;
  HIGH VENTILADOR1     ;ENCENDER VENTILADOR1 (PONER "1" LOGICO);
  LOW VENTILADOR2      ;ENCENDER VENTILADOR1 (PONER "1" LOGICO)
  HIGH LED             ;ENCENDER LED(PONER "1" LOGICO)
  PAUSE 200
  LOW LED
  PAUSE 200
  ADCIN 0,DATOS
  DATOS = DATOS*2-1
  LCDOUT $FE,1," ENFRIANDO"      ;SACAR LA PALABRA "ENFRIANDO" EN EL LCD
  LCDOUT $FE,$C6, DEC DATOS,G,"C" ;SACAR EL VALOR DECIMAL DE "DATOS" Y
                                      ;EL SIMBOLO GRADOS
GOTO INICIO                           ;IR A INICIO

PELIGRO:
  ADCIN 0,DATOS
  DATOS = DATOS*2-1
  LCDOUT $FE,1," PELIGRO "
  LCDOUT $FE,$C6, DEC DATOS,G,"C"
  LOW VENTILADOR1
  HIGH VENTILADOR2
  SOUND PORTB.7,[10000,200]    ;INSTRUCCION PARA ENVIAR PITIDO
                               ;POR EL PUERTO B.7
  LOW PORTB.7
GOTO INICIO

END




domingo, 17 de noviembre de 2013

Proyecto Ascensor de 3 Pisos + LCD + DISPLAY con PIC 16F877A

Este proyecto electrónico consta de una maqueta y de una tarjeta PCB cuyo microcontrolador es el PIC16F877A... En la tarjeta electrónica se oprime cualquiera de los tres botones para ordenar al ascensor moverse... Cuando el ascensor llega al piso de destino, se detiene .Se visualiza en un LCD y un display de siete segmentos indica el piso en el que actualmente se encuentra el ascensor... En la maqueta, también se van activando leds a medida que pasa el ascensor... Posee además un botón de parada de emergencia...


SECCION DE CONTROL

Este dispositivo simula el funcionamiento de un ascensor de 3 plantas, como si fuera uno real, el ascensor podra ser llamado desde cada una de las plantas por medio de unos pulsadores del mismo modo, desde dentro de la cabina podremos elegir el piso de destino colocando en paralelo sensores de llamada a los del panel.
El sistema se ha construido con un unico motor, que realiza el movimiento de subida y bajada de la cabina del ascensor. En cada planta, hay colocado un final de carrera o un sensor magnetico, que detecta cuando pasa la cabina por el y  pararlo.
Este programa esta hecho para un ascensor de 3 pisos cuya cabina subira o bajara desde el piso que lo llamen, Al inicio la cabina esta en el piso1 y por lo tanto Ra0 estara en 1 (5voltios) y el resto de pulsadores de la cabina y de llamada en 0v (conectados a tierra).
los pulsadores que seran accionados por la cabina:

Ra0=pulsador de piso1
Ra1=pulsador de piso2
Ra2=pulsador de piso3

Los pulsadores de llamada son:
Rc3=pulsador llamada de piso1
Rc4=pulsador llamada de piso2
Rc5=pulsador llamada de piso3

y para los pulsadores de la cabina (si es que desean colocarlos) les ponen un pulsador en paralelo para cada piso( por ejemplo en Rc3 iria dos pulsadores de llamada en paralelo)
Ojito aqui: Al inicio la cabina esta en el piso1 y por lo tanto Rc0 estara en 1 (5voltios).


ETAPA DE POTENCIA PARA MOTOR DC

Para el motor DC hacemos un puente H con  transistores 2n3904 para motores pequeños  y los cambian por tip41 si usan  motores DC mas grandes. Conectar la salida  Re0 y Re1 del PIC a la entrada del puente H (izquierda y derecha), los diodos d1-d4 son de proteccion contra chispazos que produce el motor DC.
Si es posible prueben el puente H solo para ver si sus entradas son excitadas con 0 y 5 voltios, generalmente los TIP41 necesitan mas corriente que la que genera un pic, lo mejor es usar darlingtongs y solucionamos el problema.




ETAPA DE POTENCIA PARA MOTOR DC 24v

*Tambien lo pueden Hacer sin los Opam.... :P
*Alimentacion 12V


video

 enviar un e-mail: mario_labanm@hotmail.com  si quieren el proyecto

DESCARGAS:

viernes, 20 de septiembre de 2013

variar la velocidad de un motor AC con PWM y con pic 16f628a



'****************************************************************
'*  Name    : Control de Motor Ac con PWM                       *
'*  Author  : Mario Labán Martinez                              *
'*  Notice  : Copyright (c) 2013 [select VIEW...EDITOR OPTIONS] *
'*          : All Rights Reserved                               *
'*  Date    : 13/09/2013                                        *
'*  Version : 1.0                                               *
'*  Notes   :                                                   *
'*          :                                                   *
'****************************************************************
Define osc 4
Define LOADER_USED 1
include "MODEDEFS.BAS"  ' Include Shiftin/out modes
DEFINE LCD_DREG PORTB ;port de Data LCD
DEFINE LCD_DBIT 4 ;datos LCD comenzando en BIT 0 o 4 "estos deven estar consecutivos"
define LCD_EREG PORTA ;cambiamos Enable del portb.3
DEFINE LCD_EBIT 2 ;al portb.2
DEFINE LCD_RSREG PORTA
DEFINE LCD_RSBIT 1
DEFINE CCP1_REG PORTB
DEFINE CCP1_BIT 3
CMCON=7
ANG VAR BYTE
DATO VAR BYTE
X VAR BYTE
'*************************************************
BIENVENIDA:
    lcdout $FE,1,"   BIENVENIDO"
    LCDOUT $FE,$C2,"*MARIO LABAN*"
    PAUSE 100
    GOTO iniciar

'*************************************************
INICIAR:

POT porta.0,255,dato
'ang= 255-DATO
X= DATO*100/255
hpwm 1, DATO, 60

  SALTO2:
    Lcdout $FE, 1, "VEL. DE MOTOR"
    lcdout $FE,$C0, "VELOCIDAD=",DEC X, "%"
    PAUSE 100
    GOTO INICIAR

jueves, 18 de julio de 2013

EMISOR INFRARROJO y RECEPTOR INFRARROJO (2N2222)

EMISOR INFRARROJO

Puede ser usado como base para un control remoto infrarrojo, modulado en tono. La frecuencia del tono es dada por C1 y ajustada en el trimpot de 100k . El diodo emisor debe ser del tipo infrarrojo y para mayor potencia podemos conectar dos unidades en serie con la reducción del resistor de 100 (no usar menos de 22 ). La alimentación también puede aumentar a 9V con compensación del resistor de 100 .

Emisor Infrarrojo



RECEPTOR INFRARROJO (2N2222)

Esta etapa puede recibir señales moduladas en frecuencia entre 100Hz y 10kHz o más para sistemas de links infrarrojos o incluso control remoto. Para mejorar la directividad y sensibilidad, el fototransistor debe ser dotado de lente u otros recursos ópticos.

Recepcion Infrarojo

Detector De Metales De Baja Potencia

Este detector de metales de baja potencia se puede alimentar con una batería entre 3 y 15V, y se ha construido usando las cuatro compuertas OR exclusivas contenidas en el circuito integrado CMOS 4093. Las compuertas han sido configuradas como dos osciladores y la bobina de detección de metales opera como elemento inductivo de uno de ellos.

Cuando la bobina de detección se aproxima a un cuerpo metálico, la inductancia efectiva cambia y de la misma manera lo hace la frecuencia del oscilador correspondiente. Las compuertas A1 y A2 forman los dos osciladores , cuyas frecuencias deben ser ajustadas a 160kHz y 161kHz respectivamente, en ausencia de un cuerpo metálico y con ayuda de un frecuencímetro.

Los pulsos generados por cada oscilador son mezclados por la compuerta A3 y en su salida se obtiene una frecuencia que varía entre 1 a 321kHz, que es el resultado de la suma o la diferencia entre las dos frecuencias de entrada. La señal de 321kHz es filtrada a través del filtro pasa bajos de aproximadamente 10kHz de ancho de banda, que se ha construido con la compuerta A4 y permite que la señal de 1kHz pueda ser amplificada por los audífonos de cristal conectados a la salida.

Para construir la bobina detectora, se deben enrollar 140 vueltas de alambre esmaltado de calibre 18AWG, en un molde o soporte rígido y tubular de 15cm de diámetro.

Detector De Metales De Baja Potencia

Defensor Sonico

El circuito de la figura, proyectado como un dispositivo de protección personal en caso de agresiones o situaciones de emergencia, genera un sonido direccional de muy alta intensidad (130db) que aturde al presunto atacante y le permite a usted tomar el control del momento. Consta básicamente de un oscilador de 10Hz (U1-a,b) que modula un generador de tono de 3kHz (U1-c,d). La salida de este ultimo maneja un transistor (Q1), el cual produce un voltaje DC pulsante en el primario de T1. Este voltaje induce un voltaje más alto en el secundario que se utiliza para excitar el transductor, un zumbador piezoeléctrico.

Defensor Sonico

Alarma Sísmica

Un solo toque del péndulo con el contacto metálico provocara el disparo del 555, actuando sobre el relé, el cual energiza la sirena avisándonos sobre la presencia de un movimiento sísmico. El tiempo de activación de la sirena se ajusta a través del potenciómetro P1, S2 es un pulsador para dar reset al circuito, inhibiendo la salida del temporizador y colocando en corte el transistor Q1, que a su vez desconecta la salida del relé.

La construcción del sensor es sencilla, empleando materiales fáciles de conseguir como el tubo plástico de forma cilíndrica, alambre telefónico, y el péndulo. En el diagrama esquemático se muestra un pequeño dibujo del sensor, dejando la construcción a ingenio del experimentador. Si desea aumentar o disminuir la constante de temporización, la puede cambiar ajustando el potenciómetro P1 o cambiando el valor de C1. la temporización varia entre 1,1 hasta 110 segundos.

Alarma Sísmica

Audio remoto para TV

Oiga sin cables el sonido de su programa de televisión en una radio común de FM, o en un aparato de Walk-man. Podrá utilizar audífonos y de este modo no incomodara a las personas que duermen, principalmente hasta altas horas de la madrugada. Muy sencillo de montar, no requiere ninguna adaptación en los televisores con salidas para audífonos, y es fácil de adaptar a los otros aparatos.

Es conectado en la salida para audífono de un televisor que la posea, o en la salida del altoparlante con la adaptación de un plug.

Tendremos así un pequeño transmisor de FM de corto alcance pero que puede transmitir a toda su casa y su señal será recibida en cualquier radio de FM o Walk-man. La antena consiste en una simple varita de acero, un alambre rígido de unos 15 cm como máximo o, si el lector prefiere, una pequeña antena telescópica.

Audio Remoto

Lista de Materiales

Q1-BF494 o BF495.
P1-100
L1- 4 vueltas de alambre de 1mm sobre forma de 1cm.
CV- trimmer común
B1- 3V
S1- interruptor simple
R1- 100K
R2- 33
R3- 22K
R4- 47
C1- 4nF
C2- 4,7pF
C3- 100nF
C4- 47uF
Antena
Plug circuito cerrado.

TRANSMISOR DE FM de corto alcance

Se trata de un transmisor de FM de tamaño de una caja de fósforos, para usar como intercomunicador y hasta como micrófono sin cable.

Puede emplearse como un micrófono "secreto" , sin cable, tan pequeño que se pueda esconder fácilmente en cualquier lugar sin que se note y tan sensible que vuelva altas y claras las conversaciones mas distantes. Su desempeño impresionante nos permite compararlo con los intercomunicadores secretos.

Se lo puede usar como micrófono sin cable, como transmisor para comunicaciones a distancia y para muchos otros fines, limitados solamente por su imaginación.

Transmisor de FM

Características

· Alcance: 100 metros.
· Número de transistores: apenas uno.
· Alimentación: 3 voltios(dos pilas miniatura)
· Micrófono: de electret ultrasensible con transistor de efecto de campo ya incorporado (normalmente utilizado en grabadoras que tienen el micrófono embutido).
· Tamaño: cabe en una caja de fósforos
· Gama de operación: 88-108MHz.
· Tipo de modulación: FM.

Lista de Materiales

Q1- transistor BF494 o euivalente.
M1C- Micrófono de electret
B1 - 2 pilas de 1,5V
R1 - resistor de 680
R3 - resistor de 5,6K
R4 - resistor de 47
C1 - 22nF
C2 - 2,2nF
C3 - trimmer común
C4 - 8,2pF
C5 - 4,7 o 10uF

Transmisor De FM

Introducción

El receptor de FM se parece mucho al de AM en varios aspectos. En la banda comercial ocupa el espectro entre 88 Mhz y 108 Mhz; es decir , opera con frecuencias superiores a los receptores de AM, lo que obliga a una construcción más critica con cables cortos y componentes en su mayoría pequeños.
Los bloques que difieren en el receptor de FM son el limitador, el demodulador (también conocido como detector de FM o discriminador) y el circuito de énfasis. Recordemos el diagrama en bloques de un receptor de FM monoaural
El limitador recorta los picos de la señal de FM amplificada con el fin de presentar al discriminador una señal de amplitud constante. El discriminador convierte la señal de FM en una señal de audio y la función bloque de énfasis es compensar el preénfasis introducido en el transmisor de FM.

Conceptos

Las señales de AM y FM

Las primeras transmisiones radiales comerciales se efectuaban con el sistema denominado "modulación en amplitud" (AM) donde la información de baja frecuencia varía la amplitud de una señal "portadora" de frecuencia bastante superior.
A la modulación en amplitud no se puede considerar como un sistema de alta fidelidad ya que existen limitaciones en el ancho de banda de la información que se puede transmitir, lo que atenta con la calidad sonora que se persigue. También existirán limitaciones en el rango dinámico de la señal.
Un inconveniente bastante apreciable en las señales es el ruido que generalmente produce modulación superpuesta a la portadora que se confunde con la información, sin pode separarla de esta.
Gran parte de estas señales de ruido pueden eliminarse si se colocan con el receptor filtro supresores de ruido cuya misión es silenciar al receptor cuando la portadora presenta variaciones bruscas de nivel o cuando la frecuencia de la información supera un numero de KHz (4 KHz) por entenderse que estas señales corresponden a ruido indeseados. El sistema que permite eliminar los problemas que ocasionan las señales que modifican la amplitud de la portadora de transmisión de frecuencia modulada FM, que presenta varias ventajas respecto de las transmisoras de AM.
Una de las principales ventajas radica en la gran reducción de ruidos en la recepción ya que en todo momento la amplitud de la portadora permanece constante durante la transmisión; luego, en el receptor con un circuito limitador de amplitud se evitan las sobre modulaciones que en el ruido provoca la amplitud.

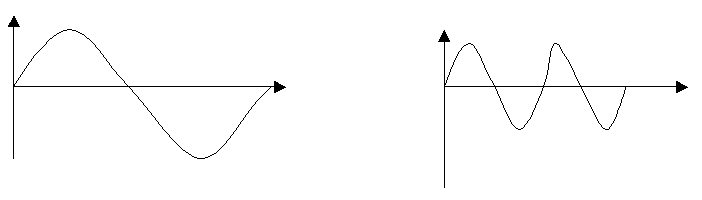

Una señal de AM la frecuencia y fase de la portadora no varían , mientras que la amplitud cambia al ritmo de la información ; en cambio, en una señal de FM son la amplitud y la fase del portador las que permanecen inalterables mientras que la frecuencia se modifica con los cambios de información que se desea transmitir.
En este caso, la forma en que consigue la señal de frecuencia modulada consiste en que, de alguna manera, la frecuencia de oscilación de un circuito aumenta en forma proporcional al aumento de la amplitud de la señal de audio en un semiciclo positivo. Durante el semiciclo negativo, la frecuencia de oscilación del circuito ira disminuyendo en forma proporcional con la amplitud de información.
Todo sucede en forma tal que a pequeñas amplitudes de la señal de audio corresponden pequeñas variaciones en la frecuencia de la portadora, mientras que las grandes amplitudes de la información provocaran variaciones considerables de frecuencia. También sabemos que en las señales de audio están formadas por distintas frecuencias en la señal de FM, estás quedaran evidenciadas en la velocidad con que se producen las variaciones de frecuencia de la señal. En la siguiente figura note que hay corrimientos de frecuencia al ritmo de la frecuencia de la información mientras que el valor de ese corrimiento depende de la amplitud de la señal de audio.

Se observa que las variaciones en la frecuencia de la portadora dependerán de la amplitud de la información.

El Receptor de FM

Básicamente un receptor de FM se compone de la mismas etapas que un receptor comercial de ondas medias , solo varia la banda de frecuencias de trabajo (y por ende las disposiciones circuitales) y la forma en que se detecta la señal de audio.
Debemos aclarar que, antes de demodular la información, se agrega un circuito limitador que permite que la señal RF llegue al detector con amplitud constante. Por lo tanto un receptor de FM posee el siguiente diagrama de bloques:
La banda asignada para lo canales de FM se halla ubicada entre 88 MHz y 108 MHz como ya se ha mencionado, entre los canales bajos de TV y los canales altos en la banda de VHF.

Etapa Limitadora de FM

La señal de FM posee la ventaja respecto de una señal de AM, de que no le afecta en gran parte medida el ruido impulsivo que se suma durante la transmisión. Precisamente, el bloque limitador cumple la función de recortar o suprimir dicha señal interferente (el ruido impulsivo se debe a cambios o perturbaciones atmosféricas y ruidos introducidos por el hombre).
En realidad, el sistema de FM no es totalmente inmune al ruido. Es posible recortar o limitar la mayor parte de las interferencias producidas ya que estás se presentan principalmente como pulsos de ruido en amplitud, Pero en menor proporción también producen desviaciones de fase que se notan parcialmente como una desviación de frecuencias; este efecto se hace mínimo al permitir una variación grande de frecuencia al modular la portada.

Antenas Utilizadas

La función de las antenas en las plantas trasmisoras es convertir la corriente correspondiente a la señal modulada en frecuencia en una onda electromagnética que pueda viajar por el espacio.
Por el contrario, la antena del receptor convierte la onda electromagnética emitida por la antena transmisora en una corriente de radiofrecuencia que será conducida hacia el sintonizador.
Por supuesto, de la eficiencia de la antenas transmisoras y receptora dependerá la calidad de trasmisión, La antena transmisora determinar el porcentaje de señal producido por la emisora que se convirtiera en campo electromagnético mientras que la antena receptora determina el porcentaje de señal que llega al sintonizador.

Montaje y Elementos a Utilizar

Lista de Materiales o Componentes

  • 2 Transistores 2N2222(También pueden usar los 2N3904, BC547, BC548)
  • 1 Micrófono Electret
  • 2 Condensadores Electrolíticos 10uF/25v
  • 1 Condensador Electrolítico de 2.2uF/25V
  • 2 Condensadores Cerámicos de 0.1uF/50v
  • 2 Condensadores Cerámicos de 2.7pF/50v(También pueden usar de 2.5pF)
  • 1 Condensador ajustable de 5-60pF (trimmer)
  • 2 Resistencias 1k
  • 1 Resistencia 1M
  • 1 Resistencia 6.8k
  • 2 Resistencias 10K
  • 2 Resistencias 4.7K
  • 1 Resistencia 2.2K
  • 1 Resistencia 220 Ohm
  • 50 cm. Alambre para puentes
  • 1 Baquelita
  • 1 Batería 9V
  • Cautín
  • Taladro
  • Estaño

Descripción de proyecto

EA continuación haremos una descripción de cada parte del circuito: R1 establece la polarización del micrófono. C1 acopla la señal del micrófono al transistor Q1. Como vemos el circuito cuenta con dos etapas una de amplificación y otra de modulación. A continuación para mayor entendimiento del circuito explicaremos cada una de la etapas.

1. Etapa amplificadora:

El audio para la modulación de la portadora la hacemos con un preamplificador que tiene como base un transistor 2N2222 las resistencias R2, R3, R4 y R5 establecen los voltajes de polarización del transistor Q1, C3 ayuda a establecer la ganancia de CA de Q1. C2 y R6 proporcionan la comunicación entre las dos etapas, el capacitor C2 ayuda a bloquear la componente de dc de la señal y acopla la señal de AC para la siguiente etapa, R6 limita la corriente que llega a la base de Q2. .

2.Etapa de modulación:

Esta etapa está encargada también por un transistor 2N2222, configurado en un oscilador controlado por voltaje, el cual es modulado por el voltaje de audio que es amplificado por Q1, la frecuencia de oscilación la determina la bobina L1(ANT) y el capacitor de 5-60 pF(variable), con lo cual podemos ajustar entre 88 y 108 Mhz. Los resistores de R7 y R8 son los encargados de polarizar la base del transistor Q2, el capacitor C6 conectado entre el colector y el emisor se encarga de la realimentación para que el transistor oscile. El resistor R9 limita la corriente a través del transistor y el condensador C8 actúa como condensador de filtro.

Construcción de La Bobina

Para fabricar la bobina, se tomo el alambre para puentes y se corto por la mitad, los 2 trozos resultantes son enrollados en un lapicero común dando 6 vueltas alrededor del mismo.
Una vez hecho esto, se retira el lapicero y se separan las bobinas teniendo especial cuidado en no deformarlas, luego aquella que sea más uniforme se coloca en el circuito.
La otra, puede ser utilizada como antena

Prueba y Calibración del Circuito

Una vez que todos los componentes han sido ensamblados se puede proceder a la prueba y calibración del circuito.
Para ello, se ubica una radio de FM cerca del circuito, se busca en el dial un punto en silencio (sin emisoras) y se sube el volumen del receptor hasta un punto en el que se puedean oír las interferencias.
Lentamente y con la ayuda de un destornillador pequeño, de plástico preferiblemente, se ajusta el condensador (trimmer C5) hasta que en el receptor se escuche un silbido o sonido similar, lo cuál quiere decir que en dicho punto se ha sintonizado en el transmisor la frecuencia dial.
En ese momento se puede hablar por el micrófono y se debe escuchar en la radio lo que se habla.
Si en la frecuencia seleccionada, no se logra una buena recepción, puede repetirse el proceso en otro punto de la banda de FM.
Si se prefiere, en vez de variar el capacitor, se sintoniza la radio hasta hallar el punto donde se encuentre mejor recepción (silencio).
Si después de hacer esto, no se consigue sintonizar el transmisor, se puede ajustar la bobina que conforma el circuito oscilador juntando sus espiras para elevar la frecuencia, o separando las mismas si lo que se desea es reducirla un poco.

Si después de hacer esto, no consigue sintonizar el transmisor, puede ajustar la bobina que conforma el circuito oscilador juntando sus espiras para elevar la frecuencia, o separando las mismas si lo que desea es reducirla un poco.

Este circuito Funciona mejor cuando es alimentado por una batería pero si lo desea puede hacerlo con una fuente de alimentación regulada.

Sugerencias:
Si usted desea mejorar la calidad de la transmisión de su circuito, en vez de soldar la antena directamente al circuito impreso, hágalo sobre la segunda espira de la bobina, partiendo del punto donde se une con el colector del transistor Q2.

Adicionalmente, si desea tener la posibilidad de controlar el volumen del transmisor, cambie la resistencia R6 por un potenciómetro, el cuál puede ser aproximadamente de 10K.
Para alargar la vida de la Batería, desconéctela cuando no se este usando el transmisor.

Si se quiere aplicar una señal de audio externa como por ejemplo de un IPOD, se debe suprimir el micrófono y su resistencia de polarización R1, dejando como entrada de audio el capacitor de desacople C1.

La radiofrecuencia y los protoboard no se la van, por lo que es muy probable que si arman este circuito en un protoboard no funcione, es mejor ir a la fija y montarlo en una placa.

Receptor de AM (Amplitud Modulada)

0-Introducción

El objetivo de esta práctica es la construcción de un receptor de radio AM. La información necesaria la he obtenido de dos fuentes:
  • En primer lugar, del contenido teórico y práctico de las clases. De física I, electrónica básica y de laboratorio de componentes electrónicos, he usado los conceptos de amplificación, montaje, etc. Y de teoría de circuitos, la sintonización de la señal gracias al estudio de circuitos resonantes.
  • En segundo lugar, mediante Internet. A través de Google, he encontrado información del funcionamiento, y algunos esquemas circuitales, que me han ayudado a la composición de la radio.

I-Material necesario

La mayoría de los componentes han sido adquiridos en una tienda de electrónica, exceptuando el altavoz, que le he cogido de la torre de un PC antiguo que ya no funcionaba (el altavoz estaba bien). Los componentes empleados han sido:
  • PCB. He utilizado una placa de fibra de vidrio de 80x100mm.
  • Resistencias. Dos resistencias: 47 ohm y 10 k y un potenciómetro de 10 k.
  • Inductores. Un choque inductivo de 330 µH.
  • Condensadores. Dos cerámicos de 2200 pF, uno de poliéster de 47nF, 2 electrolíticos de 4,7 µF, 2 electrolíticos de 10 µF otro electrolítico de 220 µF, y un condensador variable de 0 a 100 pF.
  • Amplificador operacional. Se trata de un circuito integrado LM 386.
  • Cable unifilar. Le he usado para hacer la antena, y para algunas conexiones de la fuente de alimentación, para unir alguna pista,.
  • Altavoz. Es un altavoz de PC de 8 ohm de impedancia de entrada.
  • Diodo. He usado un diodo Schotkky 1N 5819.

II-Esquema circuital

Lo he realizado con el programa Electronics Workbench. Se diferencian claramente las dos partes: la detección de la señal, y el amplificador operacional con su circuito de polarización. El circuito ha sido el siguiente:

circuito repelente ultrasonico


III-Modo de funcionamiento

El receptor de radio tiene un funcionamiento sencillo. Se divide básicamente en dos partes, que son elegir la señal de radio deseada, y después amplificarla suficientemente para poder ser escuchada con un altavoz pequeño o con unos auriculares.
  • Detección, rectificación y filtrado de la señal. Mediante una antena, recibiremos varias señales eléctricas: desde señales de radio AM hasta la señal generada por los 50 Hz de la corriente que va por los enchufes, etc. La detección se basa en el fenómeno de la FRECUENCIA DE RESONANCIA, que hemos visto en Teoría de Circuitos. Mediante un circuito resonante LC, solo pasará aquella señal cuya frecuencia corresponda a la frecuencia de resonancia del circuito: las de baja frecuencia, como la de 50 Hz, se van a tierra gracias al inductor L, que a bajas frecuencias se comporta como un cortocircuito; las de alta frecuencia, se van a tierra debido al condensador, que a altas frecuencias le pasa lo mismo. El resto de frecuencias, en mayor o menor medida, serán atenuadas, y solo pasará la que corresponda a la frecuencia de resonancia. Después, la señal se rectifica mediante un diodo Schottky, con una tensión umbral muy pequeña, para atenuar poco la señal. Finalmente, usaremos un condensador como filtro, para que el condensador no pueda responder a la señal de alta frecuencia (la portadora), pero si a la señal de baja frecuencia (la moduladora).
  • Amplificación. Una vez que tenemos la señal, necesitamos amplificarla para poder escucharla en un altavoz. Para ello, he usado un AMPLIFICADOR OPERACIONAL, consiguiendo un buen volumen, que es regulado con un potenciómetro. Para funcionar, necesita un circuito de polarización, que incluye alimentación, condensadores, etc. La pega del amplificador, es su elevado consumo (6 voltios).

IV-Testeo del circuito

Para que comencemos a recibir, basta con conectar los 6 V de alimentación. Debido a la mala calidad de la antena, lo mejor es conectarla a la tierra del enchufe o tocarla un poco con la mano, para recibir mejor señal (o varios metros de cable, pero es molesto). Variando la capacidad del condensador, variamos la frecuencia de resonancia, y por tanto la señal que recibimos. Podemos escuchar al menos RNE. La pega, es que se oye un fuerte ruido de fondo, pero no se como quitarlo.
Finalmente, la radio quedó así:
circuito repelente ultrasonico

Sencillo Receptor De AM

Captar señales de radio siempre será una experiencia emocionante, especialmente si es uno mismo quien construye el receptor. El sencillo circuito de la figura, desarrollado alrededor de un diodo detector de germanio 1N914 (D1) y un transistor 2N2222(Q1), que actúan respectivamente como demodulador de RF y amplificador de audio, le permitirá sintonizar y escuchar fácilmente programas, música y otros tipos de informaciones producidas por emisoras que transmiten en la banda comercial de AM (540kHz-1600kHz) de su localidad. El circuito tiene suficiente capacidad de salida para impulsar un audífono de alta impedancia (Z1).

En este receptor, L1 y C1 son, respectivamente, una antena ajustable de núcleo de ferrita y un condensador variable, del mismo tipo de los empleados en receptores convencionales de AM. La sintonía propiamente dicha se realiza mediante C1. Como antena, puede utilizar un alambre de cualquier longitud. También puede obtener buenos resultados utilizando una antena exterior de televisión. En este caso, simplemente desconecte el cable coaxial de la entrada del televisor y conecte el terminal vivo del mismo al punto común de unión del tanque L1C1.
Sencillo Receptor De AM

Rele de estado sólido con TRIAC

Este proyecto permite manejar cargas de corriente alterna, por ejemplo una lámpara incandescente o un pequeño motor, desde un circuito electrónico que genera señales de control de bajo nivel.

Un relé de estado sólido, como su nombre lo indica, es un dispositivo que utiliza un interruptor de estado sólido (por ejemplo un transistor o un tiristor), en lugar de contactos mecánicos (como los de los relés normales), para conmutar cargas de potencia a partir de señales de control de bajo nivel. Estas ultimas pueden provenir, por ejemplo, de circuitos digitales y estar dirigidas a motores, lámparas, solenoides, calefactores, etc. El aislamiento entre la circuitería de control y la etapa de potencia lo proporciona generalmente un optoacoplador. La conmutación propiamente dicha puede ser realizada por transistores bipolares, MOSFETs de potencia, triacs, SCRs, etc.

Un relé de estado sólido ofrece varias ventajas notables respecto a los tradicionales relés y contactores electromecánicos: son más rápidos, silenciosos, livianos y confiables, no se desgastan, son inmunes a los choques y a las vibraciones, pueden conmutar altas corrientes y altos voltajes sin producir arcos ni ionizar el aire circundante, generan muy poca interferencia, proporcionan varios kilovoltios de aislamiento entre la entrada y la salida, etc. El proyecto es un relé de estado sólido cuya salida se hace a través de un triac, por lo tanto, está destinado a manejar cargas de corriente alterna. En la figura se muestra el diagrama esquemático del circuito.

Alarma

Lista de Materiales

  • R1 - 330 Ohmios , 0.5W
  • R2 - 270 Ohmios, 0.5W
  • R3, R5- 2.2K Ohmios
  • R4 - 220 Ohmios
  • R6 - 10K Ohmios
  • R7 - 39 Ohmios
  • C1, C2 - 0.01uF
  • D1, diodo zener - 15V, 0.5W
  • D2, D4, diodo, 1N4004
  • D3, indicador LED
  • Q1, transistor - 2N3904
  • U1, optoacoplador - MOC3010
  • Q2, Triac Q4015L5, 400V/16A.
  • F1, fusible 10 A.

Luz De Emergencia

Este sencillo circuito nos provee de una luz de emergencia operada por batería, que se enciende automáticamente cuando ocurre una falla o corte en el suministro del servicio regular de energía CA. Cuando la energía de la red publica es restablecida, la lámpara se apaga y la batería se carga automáticamente.

Este circuito es ideal para iluminar todos aquellos lugares que requieran permanentemente de una nivel de iluminación mínimo, para evitar errores, accidentes o pánico colectivo en situaciones de emergencias, lugares como salas de control, ascensores, corredores y escaleras, entre otros.

La operación con base en los rectificadores controlados de silicio (SCR), hace que este circuito esté libre de mantenimiento.

Con la red CA, el condensador C1, se carga a través del rectificador D2 y de la resistencia R1, para obtener un voltaje negativo en la compuerta (G) de SCR. De esta forma, se mantiene apagado el SCR, se evitan disparos por inducciones parásitas de corriente en la compuerta y se mantiene apagada la lámpara de emergencia. Al mismo tiempo, la batería se mantiene totalmente cargada por medio del rectificador D1 y la resistencia R2 que controla su corriente de carga.

Cuando la red CA falla, C1 se descarga y el SCR es disparado por la batería a través de R3, conectando la lámpara de emergencia a la batería. El tiempo de iluminación de la luz de emergencia depende de la potencia consumida por la lámpara y la capacidad de la batería instalada.

Luz De Emergencia

Detector De Electricidad Estática

Al elaborar este pequeño circuito electrónico obtenemos una práctica herramienta de laboratorio. El circuito indica a través de la intermitencia de los LEDs si en el lugar existen campos electroestáticos. La frecuencia con la que se encienden los LEDs indica proporcionalmente la magnitud de dicho campo.

El circuito funciona a partir de un transistor FET, el cual gracias a su alta impedancia cambia su comportamiento con la pequeña corriente de electrones que le suministra la antena con la que se captura la electricidad estática. Cuando el FET varía su resistencia eléctrica de acuerdo a la corriente de entrada por la compuerta, el circuito integrado 555 cambia la frecuencia de encendido de los LEDs . Observe que el circuito integrado está configurado con un oscilador básico, donde la frecuencia depende, además del condensador C1 y de la resistencia R1, de la resistencia existente entre los pines 6 y 7, donde se ha instalado el transistor FET.

Adicionalmente, el circuito posee dos puntos de salida que entregan una señal de frecuencia variable cuyo valor medio es proporcional a la magnitud de electricidad estática presente entre esos puntos puede conectarse un multímetro para su medición y evaluación cuantitativa.

Detector De Electricidad Estática

Contador fotoeléctrico de personas y objetos

Descripción general

El contador fotoeléctrico que se describe en este proyecto es un circuito que cuenta la cantidad de veces que un objeto opaco se interpone entre un rayo de luz y un sensor óptico. El estado de la cuenta se visualiza en tres displays de siete segmentos, permitiendo la cuenta en línea hasta de 999 objetos.

El contador utiliza como sensor un LDR (resistencia dependiente de la luz) o fotocelda. La luz puede provenir de una fuente natural (sol) o artificial (lámparas incandescentes, fluorescentes, de neón, etc.).

Cuando la cuenta llega a su tope máximo (999), el circuito la reinicia nuevamente en 0 y envía una señal de sobreflujo que puede utilizarse externamente para ampliar la longitud del conteo a 4 ó más dígitos.

El circuito también proporciona la facilidad de borrar la cuenta (reset) o detenerla (stop) en cualquier momento. No utiliza partes móviles y es extremadamente compacto, gracias a la adopción de una técnica digital conocida como muítiplex por división de tiempo.

Al no existir contacto físico entre el sensor y el mundo externo, el sistema garantiza la ausencia de desgaste mecánico y permite contar objetos de cualquier índole, sin importar su forma o su peso. Esta es una de sus principales ventajas.

Los contadores fotoeléctricos se utilizan en una gran variedad de aplicaciones, domésticas e industriales, y sustituyen a los contadores electromecánicos convencionales en numerosas situaciones. Se pueden emplear para contar personas, animales y objetos como hojas, botellas, latas, cajas, bolsas, etc.

Contador

Operación

En la figura 1 se muestra el diagrama de bloques de nuestro contador fotoeléctrico. El sistema consta, básicamente, de un sensor de luz (LDR), un conformador de pulsos, un contador BCD de 3 décadas multiplexado, un decodificador de BCD a siete segmentos y un displays de 3 dígitos.

En la figura 2 se muestra el circuito correspondiente al conformador de pulsos. En condiciones normales, la fuente de luz ilumina la fotocelda y su resistencia es muy baja. Como resultado, la entrada del inversor Schmitt-trigger recibe un alto y su salida es baja.

Contador

Cuando se interpone un objeto entre el rayo de luz y la fotocelda, la resistencia de esta última aumenta, aplicando un bajo a la entrada del inversor Schmitt-trigger. Como respuesta, la salida del circuito realiza una transición de bajo a alto, es decir, produce un flanco de subida.

Cuando el objeto deja de interrumpir el rayo de luz, la resistencia de la fotocelda disminuye y la salida del inversor se hace nuevamente baja. El resultado neto de este proceso es la emisión de un pulso positivo de voltaje. Este pulso se aplica al contador.

Las fotoceldas no responden inmediatamente a los cambios en la intensidad de la luz incidente y, por tanto, generan señales lentas. Esta es la razón por la cual se emplea una compuerta Schmitt-trigger como dispositivo conformador de pulsos.

El potenciómetro R2 permite ajustar la sensibilidad de la fotocelda de acuerdo a la intensidad de la luz incidente. La resistencia R1 sirve de protección, evitando que circule una corriente excesiva cuando el potenciómetro está en su posición de mínima resistencia y la LDR está iluminada.

El contador de pulsos es el corazón de este proyecto. Está desarrollado alrededor de un circuito integrado MC14553. Este chip, consiste de tres contadores BCD conectados en cascada.

El primer contador registra, en código BCD, las unidades, el segundo las decenas y el tercero las centenas del número de pulsos.

Por ejemplo, si han ingresado 319 pulsos, en las salidas del primer contador se tendrá el código BCD 0011 (3), en las salidas del segundo el código 0001 (1) y en las salidas del tercero el código 1001 (9).

Estos tres códigos se rotan secuencialmente en las salidas del contador MC 14553, apareciendo cada uno durante una pequeña fracción de tiempo ( 1.6 ms). Esta forma de presentar información digital se conoce como multipLex por división de tiempo.

Las salidas del contador alimentan un decodificador 4543B, el cual convierte cada código BCD en un código de siete segmentos que excita, secuencialmente, los displays encargados de visualizar las unidades, decenas y centenas de la cuenta.

En la figura 3 se muestra el díagrama esquemático completo del contador fotoeléctrico. Los pulsos provenientes del conformador se aplican al pin 12 del MC14553. Para que la cuenta ocurra, las líneas MR (reset maestro, pin13) y DIS (inhibidor, pin11) deben estar ambas en bajo.

Para iniciar la cuenta a partir de 000 ó cancelarla en cualquier momento, debe pulsarse el botón de borrado S1 (RESET). De este modo, la línea MR (reset maestro pin 13) del MC14553 recibe un alto y todas las salidas BCD de sus contadores internos se hacen iguales a 0000.

Para detener la cuenta y congelarla en el último valor registrado, sin borrarla, debe pulsarse el botón de paro S2 (STOP). Cuando esto se hace, la línea DIS (inhibidor, pin 11) del MC14553 recibe un alto y se inhibe la operación de los contadores BCD internos.

El condensador C1 determina la frecuencia de exploración, es decir, la rapidez con la cual el MC14553 muestra secuencialmente en sus salidas los códigos de las unidades, decenas y centenas de la cuenta actual.

Contador

Control De Velocidad De Un Motor DC

Este pequeño sistema de control consta básicamente de un motor de 12 voltios y un sensor encoder. En operación el encoder origina una serie de pulsos que cargan a C1. Estos pulsos desarrollan un voltaje de referencia proporcional a la velocidad del motor, el cual es aplicado a la entrada inversora del amplificador operacional. En la entrada no inversora de este amplificador permanece un voltaje constante, que representa la velocidad deseada del motor. La diferencia entre esas dos entradas es enviada al motor quien completa el lazo de control.

Control De Velocidad De Un Motor DC

Control De Nivel De Líquidos

Este sencillo circuito se ha diseñado para controlar el llenado de tanques experimentales de acrílico o de vidrio traslucido de baja capacidad, y cuyo ancho no excede los 30cm.

Usando dos diodos LED de alta luminosidad infrarrojos (IR) y los receptores correspondientes (fototransistores IR Q1 y Q2), se pueden crear dos barreras de luz cuya ubicación se determinan los niveles mínimo y máximo controlados en el tanque (Nivel 1 y 2).

El circuito se compone de dos pequeñas interfaces iguales que polarizan a los fototransistores y se encargan de entregar un nivel de voltaje mayor de 2,5V en las entradas d los comparadores (pin 4 y 7), mientras que estos están recibiendo la luz infrarroja emitida por sus correspondientes diodos LED (D1 y D2), de lo contrario el nivel entregado será casi 0V.

Los comparadores 1 y 2 están configurados como un detector de ventana, en el cual sus umbrales son los dos niveles del tanque y sus salidas manejan los estados de set (S) y reset (R) del flip-flop. El flip-flop RS, construido con dos compuertas NOR, se encarga de apagar y encender la bomba de fluidos por medio de la interfaz de corriente adecuada (driver), cada vez que los niveles 2 y 1 son alcanzados respectivamente.

Las lentes y el flotador, pueden ser elementos necesarios para mejorar el desempeño del circuito cuando el liquido bajo control sea transparente y el ancho del tanque superior a 30 cm.

Control De Nivel De Líquidos

Control de Velocidad PWM para el Control de Motores de CC

Este circuito es útil para controlar pequeños motores de corriente continua tales como los utilizados en trenes eléctricos. El corazón del mismo es un circuito integrado NE556, el cual incorpora dos temporizadores 555 en una misma cápsula de 16 pines. La primera sección del NE556 se utiliza como oscilador no estable (astable) de frecuencia fija (30Hz) y la segunda, dispara por la primera, como multivibrador monoestable de ancho de pulso variable. El pulso de salida de este último excita un MOSFET IRF521, encargado de impulsar el motor.

El ancho de pulso depende, no solamente del valor de la red RC conectada a los pines 13 (descarga) y 12 (disparador) del NE556, sino también del voltaje aplicado al pin 11 (control). Este último lo aplica un divisor resistivo del cual forma parte el potenciómetro de control de velocidad (10K). El comparador 311, cuya salida controla la línea de reset del monoestable (pin 10), se utiliza para abortar el pulso de salida cuando el voltaje de control está por debajo de un cierto valor umbral. Esta acción permite que el motor pueda detenerse completamente. El umbral de corte (cut off) se fija mediante el reostato (10K).

Control De Velocidad PWM Para El Control De Motores De CC

Cerca eléctrica para ganado

Este proyecto es un circuito destinado a la implementación de una unidad electrónica generadora de impulsos de alto voltaje que se conectan a una serie de alambres o cables que forman una cerca eléctrica por medio de la cual se mantiene encerrado un lote de ganado en una determinada área o territorio. Esto se logra por el temor de los animales a recibir los choques eléctricos presentes en los alambres.

Aunque los choques parecen fuertes para los seres humanos, para el ganado solamente causaran una molestia debido a su volumen y constitución. La idea básica es relativamente sencilla; se tiene una unidad generadora de impulsos eléctricos de alto voltaje y corta duración conectada por un lado a la tierra por medio de electrodos o varillas de tierra y en el otro a un circuito formado por uno o varios alambres aislados que forman la cerca.

En la figura 1 tenemos el diagrama de bloques de la unidad generadora de impulsos o "cerca eléctrica" llamada también "cargador" o "energizador". Como se puede ver, hay dos generadores de pulsos de bajo voltaje y un bloque de alto voltaje que entrega la señal al alambre de la cerca. En la misma figura podemos ver las características de los impulsos que se requieren las cuales se han obtenido por medio de diferentes pruebas experimentales como las mas adecuadas para este tipo de aplicación.

Esquema cerca electrica
Figura 1

En la figura 2 se muestra el diagrama esquemático del circuito por medio del cual se logra esta señal.


Figura 2

Teoría de funcionamiento

Los impulsos se generan inicialmente en una pareja de monoestables contenida en el circuito integrado 556 (doble 555) (IC1) y sus componentes asociados. El primero de ellos genera los pulsos largos (entre 0,5 y 2 seg) y el segundo los pulsos cortos (entre 0,05 y 0,2 seg). El primer circuito pasa su señal al segundo pin desde el pin 5 hacia el pin 8. El tiempo largo esta determinado por la red RC formada por el trimmer de ajuste VR y el condensador C3. El tiempo corto lo determina el circuito por medio de la resistencia R3 y el condensador C4.

Esta señal se lleva por medio de R4 a otro generador de pulsos, un 555 (IC2) de frecuencia mas alta, determinada por R6 y C9, que entrega la señal final de control por el pin 3 a D4 y R8 que manejan la base del transistor de potencia Q1 el cual impulsa el primario de la bobina o transformador elevador de voltaje. El diodo LED D5 se utiliza como monitor de los pulsos de control. Los pulsos de alto voltaje aparecen en el secundario de la bobina final para la cual hemos utilizado una bobina común de encendido para automóvil, un elemento de muy fácil consecución.

Todo el circuito esta alimentado por una fuente de poder común con su transformador (T1), puente rectificador (D1), regulador de voltaje (IC3) y condensadores (C1 y C6). El sistema está protegido contra cortocircuitos por dos fusibles (F1 y F2). Si se desea, se puede eliminar la fuente de poder y alimentar el circuito por medio de una batería de automóvil de 12V.

Estructura de la cerca eléctrica

La cerca esta formada por una serie de postes o soportes en los cuales debe ir fijo el alambre o los alambres que se van a energizar. Dependiendo del presupuesto y la disponibilidad, estos postes se utilizan de madera o de concreto y los alambres que llevan energía deben ir aislados con el fin de no descargar los impulsos a tierra a través de ellos. Este aislamiento se puede realizar por medio de un pedazo de tubo o manguera de PVC, figura 3. Dependiendo del tipo y tamaño de los animales, se deben colocar uno, dos o tres alambres.


Figura 3

Un elemento muy importante para un buen funcionamiento del sistema es la conexión a tierra, la cual completa el circuito a través del cuerpo del animal. Cuando el suelo donde esta el corral electrificado es húmedo por naturaleza solamente se requiere una o dos varillas de tierra. Si el sitio es seco, se debe conectar varillas como se muestra en la figura 3. Estas varillas deben ser preferiblemente de cobre, de acero galvanizado o de tubería galvanizada para agua con un diámetro de 1/2", una longitud de 1,8 mts y estar enterradas por lo menos 1,65 mts. Además, deben estar interconectadas entre ellas. Para conectarlas al circuito, se utiliza una abrazadera apropiada en la ultima varilla y en la cual se inserta el cable o alambre que va hasta el terminal de tierra de control que debe ser de calibre 12 o 10 AWG.

Antes de conectar la cerca al generador de los pulsos de alto voltaje, mida con un multímetro el aislamiento entre los alambres de cerca y tierra. Realice la medida en una escala de ohmios, iniciando con la mas baja y luego subiendo la escala hasta el máximo valor disponible en el instrumento. Si se detecta algún valor en ohmios, hay una fuga o contacto entre el alambre y tierra y la cerca eléctrica no funcionara correctamente. Después de esta verificación, conecte un cable flexible aislado calibre 10 o 12 AWG entre el terminal "vivo" o la salida del aparato.

Lista de Materiales

Resistencias
R1, R4, R8 - 1K
R2, R5 - 200
R3, R7 - 10K
R6 - 4,7K
R9 - 1,5K
R10, R11 - 3,3M (1/2W)
1 trimer de 250K (VR)

Condensadores
C1, C2 - 2200uF/25V electrolíticos
C3 - 10uF/16V electrolíticos
C4 - 2,2uF/16V electrolíticos
C5 - 220uF/16V electrolíticos
C6, C9 - 0,1uF/50v cerámico
C7, C8 - 0,01uF/50V cerámico

Semiconductores
D1 - Puente rectificador de 1,5A.
D2, D3 - Diodo rectificador de 3A.
D4 - Diodo de swicheo IN4148
D5 - Diodo led rojo 5mm
Q1 - Transistor de potencia 2N3055.

Circuito Integrado
IC1 - Circuito integrado LM556
IC2 - Circuito integrado LM555
IC3 - Circuito integrado LM7812

Varios
T1 - Transformador primario 110/220 sec. 15V 0,5A.
T2 - Bobina de encendido para automóvil 12V.
F1 - Fusible de 1Amp.
F2 - Fusible de 1Amp.
I1 - Piloto de Neón
CN1, CN2 - Conectores de tornillo de 2 pines.
CN3 - Conector en línea de dos pines.
2 conectores rápidos
50 cm Cable AWG 20
1 cable de alimentación con enchufe.
